LY-3080B內外圓磨床
產品信息
產品類別：內外圓磨床
關鍵詞：磨床,外圓磨床,內外圓磨床,精密外圓磨床
點擊率：
發布時間：2018-04-04 11:25:07
全國服務熱線：13502857891-步小姐(微信）
產品詳情
產品特點

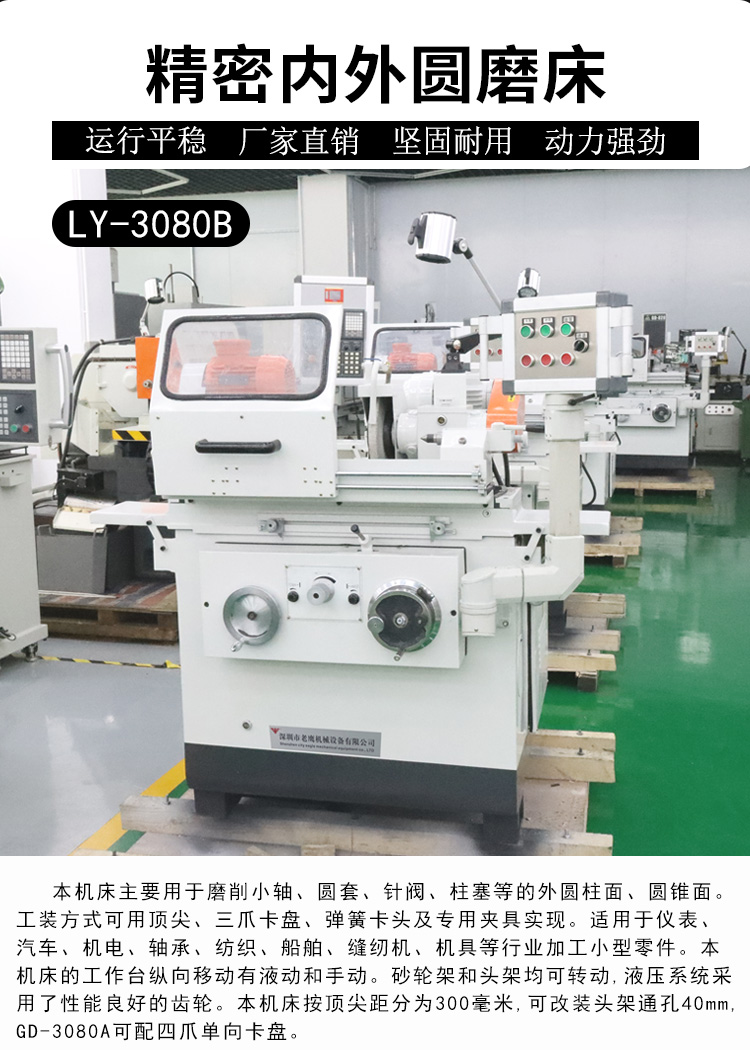

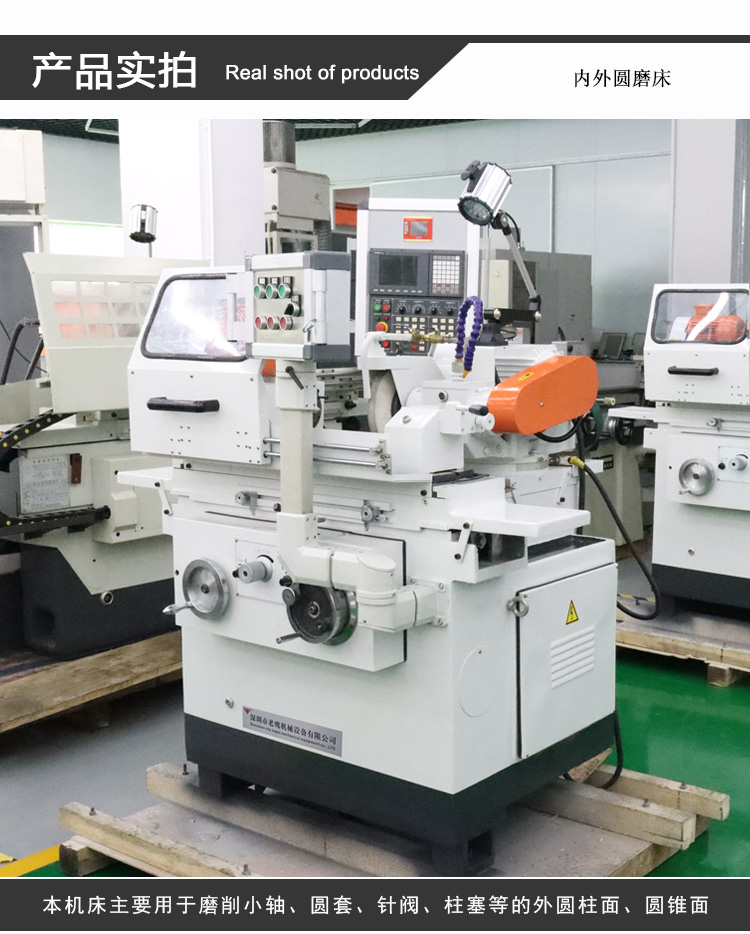

本機床主要用于磨削小軸、圓套、針閥、柱塞等的圓柱面、圓錐面;

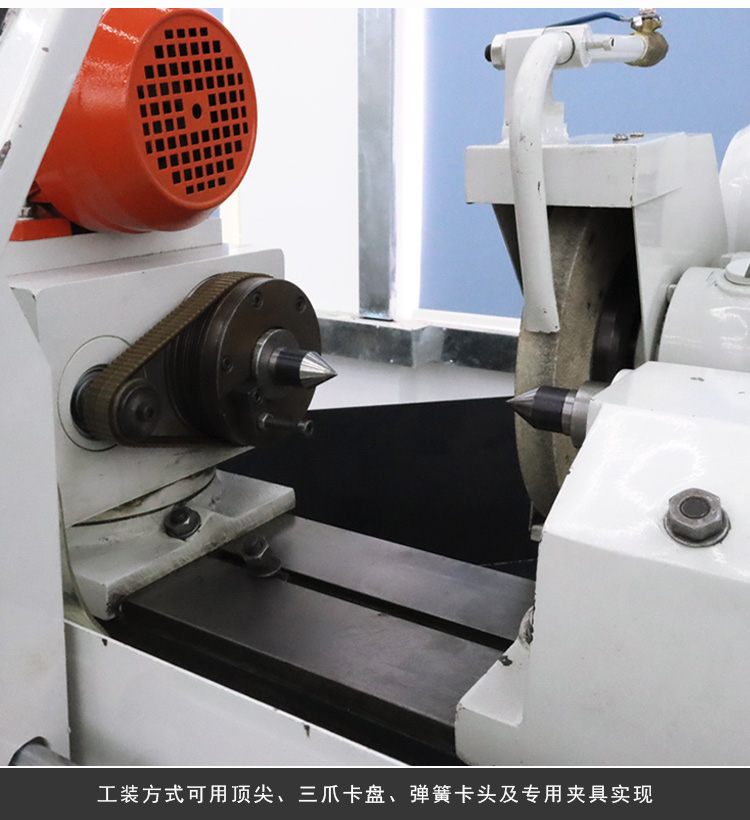

工裝方式可用、三爪卡盤、彈簧卡頭及專用夾具實現；

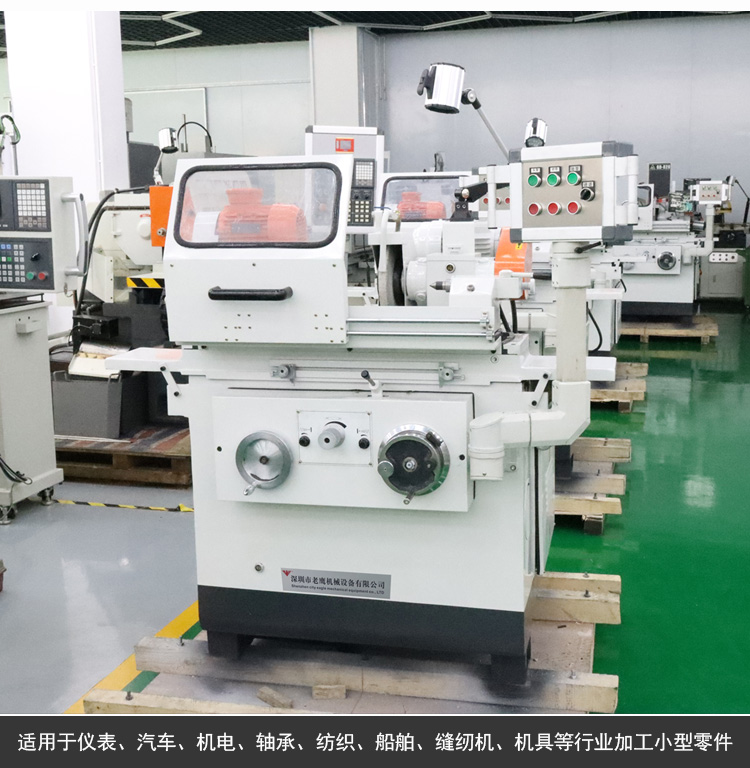

適用于儀表、汽車、機電、軸承、紡織、船舶、縫紉機、機具等行業加工小型零件；
本機床的工作臺縱向移動有液動和手動，砂輪架和頭架均可轉動，液壓系統采用了性能良好的齒輪；
本機床適合于工具、機修車間及中小批量生產的車間適用；
本機床按距分為300毫米。
產品參數
| LY-3080B內外圓磨床技術參數 | |
| 可磨直徑(外圓/內圓) | Φ2-Φ80/Φ10-Φ60mm（可定制小徑主軸） |
| 可磨長度(外圓/內圓) | 300/65mm（可定做加長軸） |
| 中心高 | 115mm |
| 工件重量 | 10kg |
| 工作臺速度 | 0.1~4m/min |
| 砂輪線速度 | 35m/sec |
| 工作臺移動量 | 340mm |
| 工作臺轉動范圍 | -5~+9° |
| 外圓砂輪尺寸 | MaxΦ250x25xΦ75mm MinΦ180x25xΦ75mm |
| 內圓主軸轉速 | 16000r/min |
| 頭尾架 | NO.3 morse |
| 機床尺寸(長x寬x高) | 1360x1240x1000mm |
| 機床重量 | 950kg |
| 電機總功率 | 2.34kw |
| 主要附件 | 數量 |
| 冷卻液箱 | 1套 |
| 砂輪壓緊盤 | 1套 |

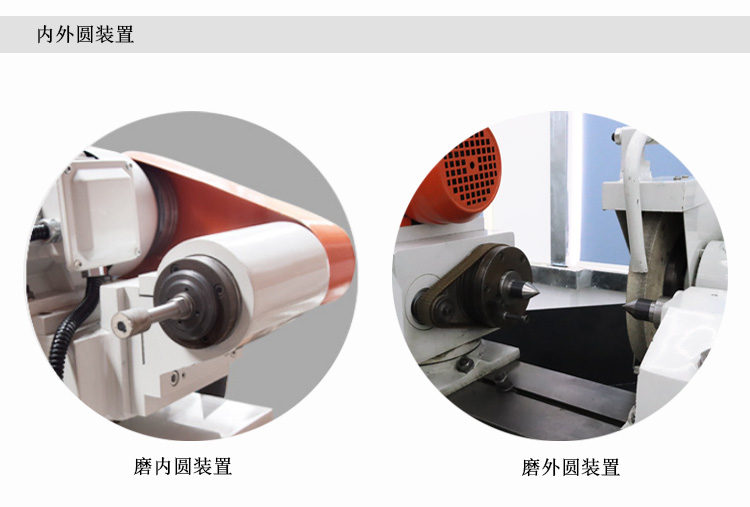

| 內圓磨具 | 1套 |
| 開式中心架 | 1套 |
| 支點底座 | 3件 |
| 內磨接長軸 | 2套 |
| 砂輪修整器 | 1套 |
| 砂輪平衡軸 | 1套 |
| 三爪卡盤 | 1套 |
| 桃子夾頭 | 1套 |
| 卡盤座 | 1件 |
| 合金 | 2件 |
| 特殊附件 | 數量 |
| 砂輪平衡架 | 1套 |
| 圓弧修整器 | 1套 |
| 閉式中心架 | 1套 |
| 工作精度 | |
| 圓度（外圓/內圓） | 0.002/0.005mm（O.D/I.D） |
| 表面粗糙度（外圓/內圓） | Ra0.25/0.63μm（O.D/I.D） |
